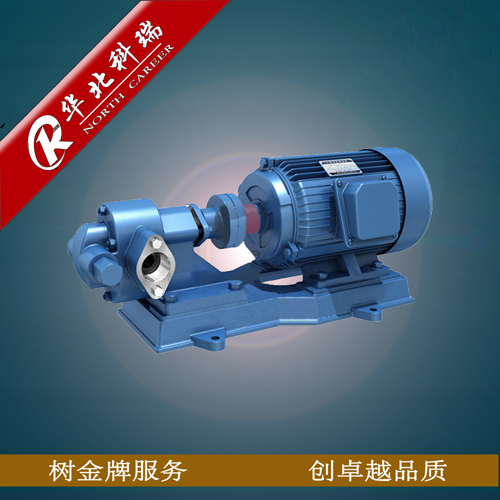

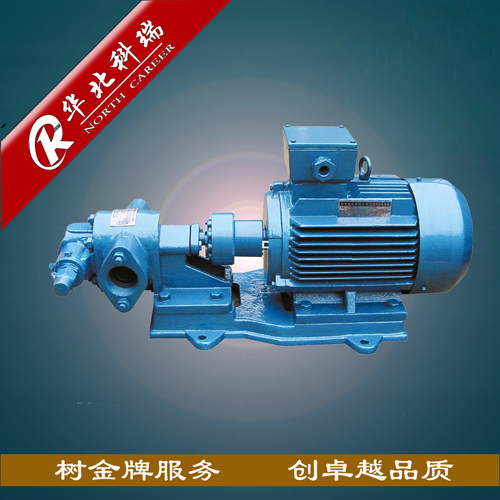

- KCB齿轮油泵
- 产品分类: 齿轮油泵
- 使用领域:工厂、油厂
- 适用介质:重油、柴油、润滑油
- 设备材质:铸铁、铸钢、不锈钢
- 设备承压:0.8-1.6MPa
IP55
YE2/YE3/YB3
二级能效
- 产品介绍
- 规格参数
-
KCB型齿轮油泵的详细资料:
详细信息:
KCB齿轮油泵;YHCB圆弧齿轮油泵ISWB型卧式管道油泵CYZ-A型自吸式离心油泵LQRY系列导热油泵热油泵YG型立式管道油泵

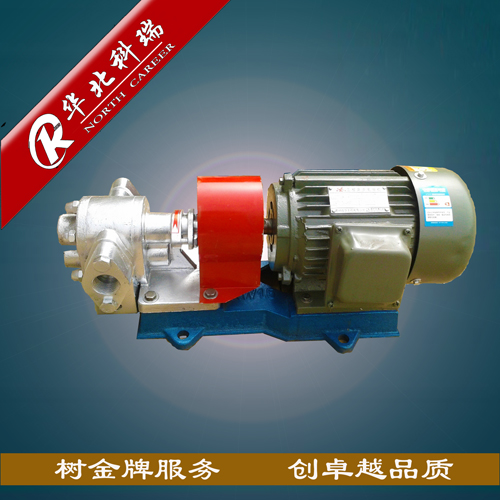

KCB系列油泵普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度在10。E(75C.S.t)以下,温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。
KCB齿轮油泵用途说明:
1.适用于输送各种油类、如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如气油、笨
等,本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2.不适用于含硬质颗粒或纤维的,适用粘度为5×10-5~1.5×103m2/s。温度不高为70℃,如需
输送高温液体,请使用耐高温齿轮泵,可输送300℃以下液体。
KCB齿轮油泵性能参数表
型号规格
吸人及排出管中径(寸)
转速
(r/min)流量
(l/min)电机
(kw)排出压力
mpa允许吸上真空度(m)
2cy-1.1/14.5-2(kcb-18.3)
3/4"
1450
18.3
1.5
1.45
5
2cy-2/14.5-2(kcb-33.3)
3/4"
1450
33.3
2.2
1.45
5
2cy-3.3/3.3-2(kcb-55)
1"
1450
55
1.5
0.33
5
2cy-3.3/5-2(kcb-55)
1"
1450
55
2.2
0.50
5
2cy-5/3.3-2(kcb-83.3)
11/2"
1450
83.3
2.2
0.33
5
2cy-5/5-2(kcb-83.3)
11/2"
1450
83.3
3
0.50
5
2cy-8/3.3-2(kcb-200)
2"
1450
200
4
0.33
5
2cy-12/1.3-2(kcb-200)
2"
1450
200
4
0.13
5
2cy-12/3.3-2(kcb-200)
2"
1450
200
5.5
0.33
5
2cy-12/6-2(kcb-200)
2"
1450
200
5.5
0.60
5
2cy-12/10-2(kcb-200)
2"
1450
200
7.5
1.00
5
2cy-18/3.6-2(kcb-300)
3"
1450
300
5.5
0.36
5
2cy-18/3.6-2(kcb-300)
3"
1450
300
7.5
0.36
5
2cy-29/3.6-2(kcb-483.3)
3"
1450
483.3
7.5
0.36
5
2cy-29/10-2(kcb-483.3)
3"
1450
483.3
11
1.00
5
2cy-38/2.8-2(kcb-633)
4"
1450
633
11
0.28
5
2cy-38/8-2(kcb-633)
4"
1450
633
22
0.80
5
2cy-60/3-2(kcb-960)
4"
1450
960
18.5
0.30
5
2cy-60/6-2(kcb-960)
4"
1450
960
30
0.60
5
2cy-120/3-2(kcb-2000)
6"
1450
2000
30
0.30
5
2cy-150/3-2(kcb-2000)
6"
1450
2500
37
0.30
5
KCB齿轮油泵特点
1、 结构简单紧凑,使用和保养方便。
2、 具良好的自吸性,故每次开泵前不须灌入液体。
3、 润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免
的液压冲击时,能起到良好的缓冲作用。
KCB齿轮油泵故障原因及解决方法
故障现象
原因分析
排除方法
KCB齿轮油泵不排油或排油量少
1.吸入高度超过额定值
2.吸入管道通漏气
3.旋转方向不对
4.吸入管道堵塞或阀门关闭
5.安全阀卡死或研伤
6.液体温度低而粘度增大1.提高吸入液面
2.检查各接合处,最好加否棉等密封材料加以密封
3.接泵的所示方向纠正
4.检查管道是否堵塞,阀门是否全开
5.拆开安全阀清洗并用细研磨砂研磨阀孔,使用吻合。
6.予热液休,如不可能,则降低排出压力或减少排出流量KCB齿轮油泵密封漏油
1.轴封处未调整好
2.密封圈磨损而间隙增大
3.机械密封动静球的磨擦面损坏或有毛刺、划痕等缺陷
4.弹簧松驰1.重新调整
2.适量拧紧调节螺母或更换密封圈
3.更换动静环或重新研磨
4.更换弹簧KCB齿轮油泵噪音或振动大
1.吸入管或过滤网堵塞
2.吸入管伸入液面较浅
3.管道内进入空气
4.排出管道阻力太大
5.齿轮轴承或侧板严重磨损
6.回转部份发生干涉
7.吸入液体的粘度太大
8.吸入高度超过额定重1.消除过滤网上的污物
2.吸入管应伸入液池深左右
3.检查各联接处,使其密封
4.检查排出管道及阀门是否堵塞
5.拆下清洗,并修整缺陷或更换
6.拆下检查并排除故障
7.进行粘度测定并根据表二中第一现象第六条处理
8.提高吸入液面
