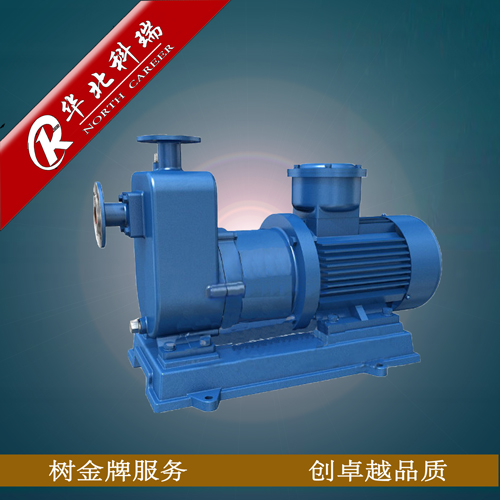

ZCQ型自吸磁力泵: 产品分类：磁力泵; 使用领域：化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业; 适用介质：酸，碱液，油类，稀有贵重液，镀液，挥发性液体; 设备材质：铸铁、铸钢、不锈钢; 设备承压：0.8-1.6MPa; IP55YE2/YE3/YB3二级能效

产品介绍

规格参数

概述

一、ZCQ型自吸磁力泵产品概述：

ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．

二、ZCQ型自吸磁力泵工作原理：

本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

结构简图

三、ZCQ型自吸磁力泵的主要性能参数：

流量：3-50m3/h

扬程：12-50m

电机功率：0.37-15kW

使用温度：≤80℃(根据用户需求可定制达到≤200℃)

材质:1Cr18Ni9Ti (可定制304.316.316L材质)
四、ZCQ型自吸磁力泵结构简图

安装和使用

五、ZCQ型自吸磁力泵的安装和使用
1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装，泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。
5、拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。
6、接上电源试转一下，从电机端看，运转是否与泵转向标记一致。
7、泵停止工作前，先关闭排出阀门，再关闭电源，最后关闭吸入管阀门。
六、ZCQ型自吸磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中
途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤
器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温度＜100℃，
被输送的介质比重≤1.3；介质比重＜1.3时，将影响技术性能。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5
～1mm，叶轮轴向窜动0.5～2mm时，应更换轴承和轴向动环。
七、ZCQ型自吸磁力泵故障原因及解决方法

故障形式	产生原因	排除方法
自吸式磁力泵不出水	a、水泵反转	改变电机接线
	b、进水管道漏气	杜绝漏气
	c、泵腔蓄水太少	增加蓄水量
	d、电压太高，启动时联轴器打滑	调正电压
	e、吸程太高	降低砂安装位置
	f、阀门没有打开	校正或更改阀门
自吸磁力泵流量不足	a、吸入管径太小或淤塞	调换进水管
	b、叶轮流道阻塞	清洗叶轮
	c、扬程过高	开大出水阀
	d、转速不够	恢复额定转速
自吸磁力泵扬程过低	a、流量过大	关小出水阀
自吸磁力泵扬程过低	b、转速太低	恢复额定转速
自吸磁力泵噪音太大	a、轴严重磨损	更换泵轴
	b、轴套严重磨损	更换轴套
	c、驱动磁钢杯与隔离套接触	拆除泵头重新组装
	d、密封环与叶轮研磨	更换止推环、密封环
自吸磁力泵漏液	O型密封圈损坏	更换O型密封圈

安装尺寸

型号	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18

性能曲线

型号进口-出口	流量 Q m³/h	扬程 H m	转速 n r/min	效率ゥ %	配带电机功率 KW	自吸性能 m/3分
ZCQ20-16-100	0.8 1.6 1.9	8.5 12 6	2900	17 19 20	YS7112 0.37	4
ZCQ25-20-115	1.5 3 3.6	16.5 15 13.5	2900	24 26 27	Y^YB802-2 1.1	4
ZCQ32-25-115	1.9 3.2 3.8	17 15 13	2900	23 30 31	Y^YB802-2 1.1	4
ZCQ32-25-145	1.9 3.2 3.8	27 25 23	2900	21 28 29	Y^YB802-2 1.1	4
ZCQ40-32-125	3.8 6.3 7.5	22 20 18.5	2900	28 35 36	Y^YB90L-2 2.2	4
ZCQ40-32-160	3.8 6.3 7.5	34 32 29	2900	25 32 33	Y^YB120M-2 4.0	4
ZCQ50-40-145	7.5 12.5 15	27 25 23	2900	30 42 43	Y^YB112M-2 4.0	4
ZCQ50-40-160	7.5 12.5 15	34 32 29	2900	28 39 40	Y^YB112M-2 4.0	4
ZCQ50-32-200	7.5 12.5 15	52.5 50 48	2900	21 31 32	Y^YB132S2-2 7.5	4
ZCQ65-50-125	15 25 30	22 20 18.5	2900	40 51 52	Y^YB132S1-2 5.5	4
ZCQ65-50-160	15 25 30	34 32 29.5	2900	32 43 44	Y^YB132S2-2 7.5	4
ZCQ65-40-200	15 25 30	53 50 47	2900	25 37 38	Y^YB160M2-2 15	4
ZCQ80-65-125	30 50 60	22.5 20 18	2900	41 52 53	Y^YB132S2-2 7.5	4
ZCQ80-65-160	30 50 60	34 32 29	2900	36 48 49	Y^YB160M2-2 15	4
ZCQ80-50-200	30 50 60	53 50 47	2900	36 46 47	Y^YB180M-2 22	4
ZCQ80-50-250	30 50 60	84 80 75	2900	36 46 47	Y^YB220L2-2 37	4
ZCQ100-80-160	60 100 120	35 32 28	2900	46 55 56	Y^YB180M-2 22	4
ZCQ100-65-200	60 100 120	54 50 47	2900	42 53 56	Y^YB220L2-2 37	4
ZCQ100-65-250	60 100 120	86 80 74.5	2900	37 48 49	Y^YB250M-2 55	4
