电机接法Y和三角形什么区别

时间:2017.09.26来源:国幡泵业

电动机三角形接法和星形接法区别:


1、异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。


2、对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在起动时将定子绕组接成星形,待起动完毕后再接成三角形,就可以降低起动电流,减轻它对电网的冲击。这样的起动方式称为星三角减压起动,或简称为星三角起动(Y-Δ起动)。


假设供电电源不变。


Y接时,线电压施加在两个绕组至上,两个绕组的电压相位呈120°,这样,单个绕组承受的电压为线电压的根号3分之一。绕组电压较低,绕组电流相应较小。


△接时,线电压施加在单个绕组上,绕组承受了全部的线电压。绕组电压较高,绕组电流相应较大。


Y接时,绕组电流(相电流)等于线电流,又由于绕组电流较小,因此,相电流较小。


△接时,线电流分别流向两个绕组,电流相位差为120°,绕组相电流为线电流的根号3分之一,又由于绕组相电流较大,因此,线电流更大。


有些电机既可以Y接,也可以△接,一种重要用途就是用于Y/△启动,也就是正常运行时,应该采用△接,那么启动时,采用Y接,这样,绕组上的电压相对较低,可以减小启动电流,启动后,转为△接,电机绕组在正常电压下正常运行。


当然,既然可以用两种连接方式,那么,两种方式下都可正常运行,但是,不同接法时,电机的额定电压是不同的。


比如说,△接时,对应额定电压(线电压也是相电压)为380V,那么Y接时,对应额定电压(线电压)380V*根号3≈660V。


也可以这样理解,电机真正关注的是施加在绕组上的电压,对于同一台电机,不论你采用哪种接法,正常运行时,绕组电压不能变。对于Y/△启动,启动时,绕组电压低于额定的绕组电压,所以可以减小启动电流。


  三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。


  当电机接成Y型运行时起动转矩仅是三角形接法的一半,(http://www.dgzj.com/ 版权所有 )但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4-7倍,但转矩大。转速是一样的,但转矩不一样。

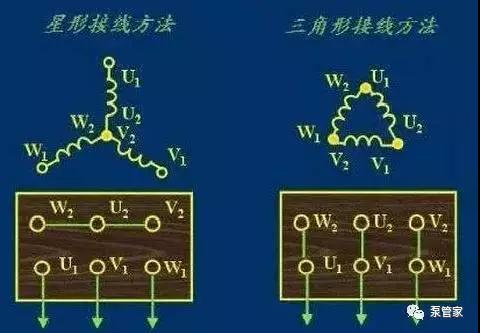

三角形接法


  电机的三角形接法是将各相绕组依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。




星形接法


  电机的星形接法是将各相绕组的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。星形接时,线电压是相电压的根号3倍,而线电流等于相电流。


  星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。这就是常常说到的星——三角启动。


  电动机接法选择 是三相电机,单相电机没有以上两种接法的说法。一般3KW以下的电动机星型接法的较多,3千瓦以上的电动机一般都角型接法。按规定,大于15kw的电动机需要星型启动角型运行,以降低启动电流。


  还有小型电动机角型启动的,如果要接在三相220V电源电压上,必须接成星型。


  在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电机都规定接成三角形。
